Принцип действия проявочных машин для кинопленки

Проявочные машины для обработки киноплёнок функционируют на основе метода последовательного погружения фотоматериала в вертикальные растворы. Впервые такие устройства были применены на кинофабрике Gaumont в 1906 году. Впоследствии появились проявочные машины непрерывного действия с подъёмными рамами и лентопротяжными механизмами, обеспечивающими автоматическую подачу киноплёнки через растворы.

Наиболее распространены проявочные машины с лентопротяжным механизмом, где плёнка движется по вертикальным петлям между парами роликов. Нижний ролик погружён в раствор, обеспечивая химико-фотографическую обработку киноплёнки. Продолжительность обработки регулируется размером петли и скоростью движения, а для выполнения нескольких этапов обработки плёнка последовательно проходит через баки с различными растворами. После завершения обработки киноплёнка направляется в сушильное отделение, где осуществляется её сушка нагретым воздухом и намотка в рулон.

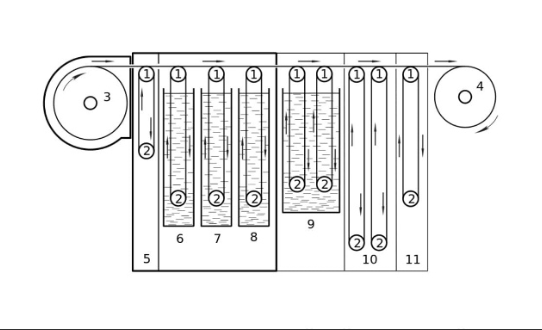

На рисунке представлена схема базовой проявочной машины для чёрно-белой киноплёнки. Экспонированная плёнка, находящаяся в светонепроницаемой кассете, загружается в загрузочный магазин. Затем плёнка проходит через баки с проявителем, водой для промежуточной промывки и фиксажем. После фиксажа плёнка промывается в отдельном баке и направляется в сушильное отделение. Высушенная плёнка сматывается в рулон через разгрузочный магазин.

Современные проявочные машины значительно сложнее, могут содержать десятки баков и секций, обеспечивая выполнение различных технологических процессов. Некоторые машины используют вязкие пасты вместо жидких растворов, что характерно для компактных процессоров и упрощает их конструкцию.

Устройство проявочных машин

Проявочные машины, работающие с жидкими растворами, включают лентопротяжный и приводной механизмы, баки для растворов, насосы, сушильный шкаф и вспомогательные устройства, такие как кассеты, системы терморегулирования, дозаторы, влагосниматели и блокировочные устройства. Машины могут быть специализированными, рассчитанными на определённый технологический процесс, или универсальными, позволяющими обрабатывать различные типы киноплёнок.

В современном кинопроизводстве проявочные машины делятся на две основные категории: ECN-2 для негативных и контратипных киноплёнок и ECP-2 для позитивных плёнок.

Лентопротяжный механизм

Лентопротяжный механизм проявочных машин может быть однопетельным или многопетельным. В однопетельных машинах плёнка делает одну петлю между верхним и нижним роликами, погружаясь в раствор один раз. Многопетельные механизмы предусматривают несколько роликов, между которыми киноплёнка делает несколько петель, увеличивая её путь в баках и производительность машины.

По траектории плёнки проявочные машины делятся на машины с полным и частичным погружением. Машины с полным погружением предпочтительнее для обеспечения качества обработки, так как исключают контакт эмульсии с воздухом. Однако они требуют тщательной герметизации и использования химически инертных материалов.

Лентопротяжные механизмы рассчитаны на безостановочную работу, поэтому в начале и конце тракта устанавливаются загрузочные и разгрузочные магазины. При окончании плёнки в кассете, нижняя ветвь роликов выбирает запас плёнки, не останавливая машину.

До середины 1950-х годов транспортировка киноплёнки осуществлялась зубчатыми барабанами, но современные машины используют фрикционные механизмы с гладкими роликами, не повреждающими перфорацию и позволяющие обрабатывать плёнки разной ширины. Для обработки листовых фотоматериалов применяются эластичные валики.

Механизм проявочных машин приводится в движение электродвигателями. Баки для агрессивных растворов изготавливаются из нержавеющей стали или полимеров, устойчивых к химическому воздействию.

Циркуляция и поддержание растворов

Для поддержания постоянной температуры растворов используются термостаты, работающие по принципу теплообмена с водой. Для повышения равномерности обработки применяется принцип противотока — циркуляция растворов в направлении, противоположном движению киноплёнки. Специальные устройства обеспечивают перемешивание растворов и их подачу под давлением на киноплёнку.

Изменение свойств растворов компенсируется дозаторами, подающими свежие растворы. Дозаторы могут быть поплавковыми, поршневыми или другой конструкции. Периодическая замена растворов необходима из-за загрязнения продуктами проявления и желатиной эмульсии.

Для предотвращения заноса растворов между баками устанавливаются влагосниматели, удаляющие остатки воды перед сушкой.

Сушильное отделение

Сушка кинопленки является важным этапом обработки, влияющим на характеристики изображения. Существуют два способа сушки: конвективный и радиационный.

Конвективный способ осуществляется потоком нагретого воздуха, подаваемого соплами или перфорированными трубами. Качество воздуха влияет на конечное качество изображения, поэтому используются разомкнутые или замкнутые системы подготовки воздуха.

Радиационный способ предусматривает нагрев плёнки инфракрасным или СВЧ-излучением, ускоряя сушку, но требуя индивидуального подбора режима для каждого типа плёнки и представляя опасность скручивания и повреждения эмульсионных слоёв.

В проявочных аппаратах важно поддерживать постоянство состава и свойств проявляющих и фиксирующих растворов, а также стабильно контролировать параметры обработки, такие как температура, время обработки, условия перемешивания и фильтрации.

В процессе проявки фотоматериалов свойства растворов изменяются. Проявитель теряет свои качества из-за окисления кислородом воздуха и накопления побочных продуктов реакции. На первых этапах эти изменения мало влияют на качество изображения благодаря буферным свойствам раствора. Однако со временем «истощение» проявителя удлиняет процесс проявки и ухудшает оптическую плотность и контраст изображения.

Увеличение времени проявки для компенсации «истощения» раствора не рекомендуется, так как это снижает производительность и ухудшает качество фотоформ. Более эффективным решением является введение подкрепляющих добавок, которые восполняют убывающие компоненты раствора. Эти добавки содержат больше проявляющих и ускоряющих веществ и не включают бромистый калий. Подкрепляющие добавки добавляются автоматически или полуавтоматически в зависимости от объема обработанной пленки.

Для надежного фиксирования изображения необходимо поддерживать высокую концентрацию тиосульфата натрия в растворе. Поэтому в подкрепителе для фиксажа он присутствует в повышенной концентрации.

При добавлении подкрепляющих веществ температура раствора может изменяться, что влияет на качество обрабатываемых пленок. Чтобы поддерживать стабильную температуру при машинной обработке, используются системы термостатирования.
