Появление на киноэкране вертикальных полос (причина и метод устранения)

Появление вертикальных полос на экране, распространяющихся вверх или вниз от светлых участков изображения, особенно выраженное при проецировании графических элементов высокой контрастности, указывает на некорректную работу обтюратора в кинопроекционной системе.

Для настройки обтюратора в кинопроекторе КН-13 необходимо открыть заднюю панель, ослабить крепежные винты обтюратора. Затем скачковый барабан устанавливается в начальное положение, а обтюратор поворачивается и фиксируется в конфигурации, при которой две трети линзы конденсора перекрываются. В процессе настройки следует учитывать, что при возникновении «тяги» изображения вверх обтюратор необходимо повернуть по направлению вращения фланца, а при тяге вниз — против направления вращения. После завершения регулировки обтюратор должен быть надежно зафиксирован. Важно отметить, что обтюраторы большинства устройств, предназначенных для проекции узкопленочных фильмов, не подлежат регулировке.

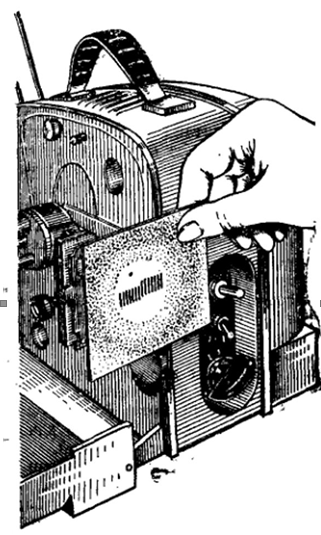

Процесс проверки и настройки лентопротяжного тракта начинается с измерения ширины фильмового канала и позиционирования кадрового окна. Для этого используется специализированный шаблон. Шаблон должен прилегать к внутренней поверхности фильмового канала стороной «Проход». Если шаблон не входит плотно, это свидетельствует о недостаточной ширине канала. В случае, если сторона шаблона «Проход» легко входит, необходимо попытаться вставить шаблон стороной «Непроход». При правильной ширине канала сторона «Непроход» не должна проходить.

Особое внимание следует уделять положению кадрового окна во время демонстрации фильма, так как возможно смещение пластины с окном. Проверка положения зубьев грейферной гребенки или скачкового барабана также осуществляется с помощью шаблона, вырезы которого накладываются на зубья. При корректном расположении зубьев противоположная сторона шаблона должна беспрепятственно входить в фильмовый канал.

Правильность позиционирования зубчатых барабанов относительно перфораций кинопленки проверяется с использованием стальных лент. После установки стальной ленты в кинопроектор оценивается симметричность расположения зубьев относительно вертикальных краев перфорационных отверстий. В случае обнаружения перекоса ленты необходимо проверить положение всех зубчатых барабанов относительно зубцов грейфера или скачкового барабана.

Торец неподвижной реборды поперечно-направляющего ролика фильмового канала не должен находиться в одной плоскости с направляющим бортом канала. Оптимальный зазор между бортом канала и краем кинопленки должен составлять 0,3—0,5 мм. Несоблюдение данного параметра приводит к ухудшению горизонтальной стабильности кадра. Придерживающие ролики должны быть настроены таким образом, чтобы зубья барабана располагались симметрично в их канавках. В случае неправильного расположения зубьев на оси роликов устанавливаются калиброванные шайбы или заменяются сами ролики. После завершения регулировки роликов необходимо точно настроить усилие прижима поперечно-направляющего ролика к гладкому (полому) барабану.

Следующий этап проверки и настройки лентопротяжного тракта включает определение радиального и торцевого биения, а также радиального и осевого зазоров барабанов и роликов с использованием индикаторного прибора.

Натяжение кинопленки верхним тормозным устройством подающей бобины и наматывателем должно строго соответствовать техническим параметрам, установленным для конкретной модели кинопроектора. Чрезмерное натяжение приводит к повреждению поверхности и перфораций кинопленки, а недостаточное натяжение вызывает самопроизвольное разматывание пленки с подающей бобины или слабую намотку на бобину наматывателя, что также ведет к повреждению пленки. Неравномерное натяжение пленки наматывателем может вызвать значительные колебания скорости прохождения пленки в области чтения фонограммы.

Измерение усилия натяжения пленки производится с помощью динамометра, измеряя его как в начале, так и в конце намотки рулона. Отклонения усилия натяжения от нормы, вызванные верхним тормозным устройством или наматывателем, а также неравномерное натяжение нижним наматывателем, устраняются путем регулировки соответствующих узлов.

Слабое сжатие пружины тормозного устройства приводит к периодическому образованию петли кинопленки между бобиной и тянущим барабаном, а также к рывкам при разматывании. Это может вызвать появление надсечек и разрывов по рабочему краю перфораций. Чрезмерное сжатие пружины вызывает характерный треск при сходе кинопленки с зубьев тянущего барабана, что также приводит к образованию надсечек, разрывов и полос на поверхности кинопленки. Во всех перечисленных случаях необходимо отрегулировать сжатие пружины.

Повреждения кинопленки могут также возникнуть при заедании вала тормозного устройства в подшипнике из-за загрязнения и недостаточной смазки. В таких случаях требуется разборка тормозного устройства, очистка и смазка трущихся деталей, сборка, установка на место и повторная регулировка. Правильная настройка отдельных элементов механизма передач, их взаимодействия и регулярное техническое обслуживание значительно влияют на качество кинопроекции, звуковоспроизведения и долговечность деталей механизма.

После завершения всех проверок и настроек проводится испытание всего лентопротяжного тракта кинопроектора на сохранность кинопленки. Для этого используется контрольное кольцо первой категории. Для 8-мм кинопроекторов контрольное кольцо изготавливается из отрезка пленки длиной 0,8 м.

Если после проверки контрольным кольцом не будет выявлено механических повреждений перфораций и поверхности, то лентопротяжный механизм считается пригодным для эксплуатации. Однако следует отметить, что такая проверка не может гарантировать полную безаварийность прохождения киноплёнки, так как она не охватывает проверку противопожарных каналов, верхнего тормозного устройства и наматывателя.

При обнаружении дефектов на поверхности или перфорациях контрольного кольца необходимо повторно провести проверку и настройку лентопротяжного механизма.

Регулировка оптико-осветительной системы выполняется после завершения настройки механизма передач и лентопротяжного тракта.

Кинопроекторы с лампами накаливания обладают значительно меньшим полезным световым потоком по сравнению с проекторами, оснащёнными дуговыми или ксеноновыми лампами. Тем не менее, для достижения оптимальной яркости необходимо учитывать размер экрана и его коэффициент яркости.

Максимальная эффективность светового потока достигается только при правильной настройке осветительно-проекционной системы.

Некорректное расположение источника света относительно зеркального отражателя приводит к неравномерному освещению экрана. Для достижения равномерной освещённости необходимо, чтобы тело накала лампы совпадало с оптической осью осветительной системы и находилось на определённом расстоянии от вершины вогнутой поверхности зеркала.
