Ракорды 8 мм кинопленки

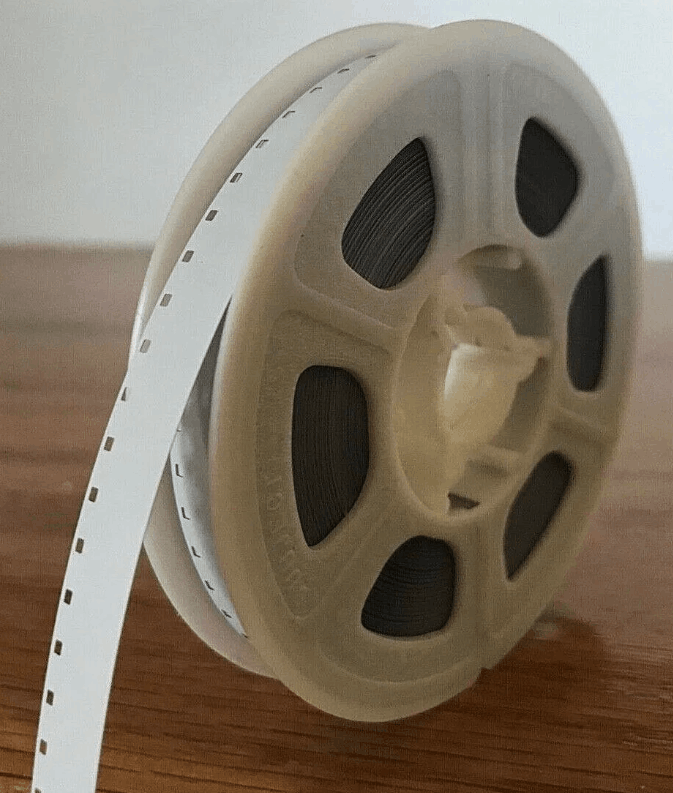

Каждый фрагмент кинопленки содержит специальные концевые элементы, называемые ракордами.

Их основная задача — идентифицировать фрагмент, корректно заряжать его в кинопроектор, обеспечивать переход между постами и защищать начало и конец части.

Обычно данные элементы прикрепляют к негативу во время печати вместе с изображением и звуком или наносят при ремонте непосредственно на пленку.

Каждый фрагмент пленки имеет начальный и конечный ракорды. Структура и функции этих элементов одинаковы для всех форматов, однако их количество кадров может различаться.

Начальный ракорд кинопленки включает следующие элементы:

а) защитная часть — это отрезок чистой пленки длиной примерно 1 метр без изображения и звука;

б) опознавательная часть содержит надписи, повторяющиеся на десяти кадрах. Эти данные указывают название фильма, номер серии, части, тип фонограммы, вид показа и начало фрагмента;

в) зарядная часть обеспечивает синхронность звука и изображения при загрузке в кинопроектор. Она включает метку для загрузки звуковой части (надпись «Заряжай в блок»), через 20 кадров — метку для загрузки в кадровое окно (надпись «Заряжай в окно»), а через 15 кадров — метку для включения электродвигателя (надпись «Включай мотор»).

Чтобы правильно зарядить кинопленку в кинопроектор, нужно повернуть рукоятку ручного привода на два полных оборота. В этом положении, когда появится кадр с надписью «Включай мотор», проектор готов к работе. По сигналу с другого поста о завершении демонстрации части можно начинать показ.

г) переходная часть — это непрозрачная пленка, разделенная на кадры. Она начинается за 141 кадр до начала сюжета и за 20 кадров до появления изображения включает фонограмму. За это время стабилизатор скорости набирает необходимые обороты.

Конечный ракорд начинается с сигналов переключения постов. Первый сигнал (на четырех кадрах с непрозрачной или прозрачной отметкой квадратной формы в правом верхнем углу) запускает электродвигатель второго проектора. Через 161 кадр следующий сигнал (на четырех следующих кадрах с отметкой в виде круга) активирует световые заслонки и лампы, что обеспечивает переход между постами.

После переходной части, которая состоит из 21 кадра, идет опознавательная часть (12 кадров) и защитная часть длиной 1,7 метра.
